«ЗОМ» ПК1-СДМ

Основные характеристики:

Источник света: СД-модуль 48 LED;

Материал корпуса: Поликарбонат CARBOMIX, Россия;

Материал плафона: Поликарбонат CARBOMIX, Россия.

7 480 р.

цена с НДС

Артикул: ZP001S-04

Описание товара:

Назначения прибора:

Приборы световые сигнальные серии «ЗОМ», ТУ 3461-001-65648798-2011, предназначены для обозначения высотных объектов (препятствий) представляющих опасность для передвижения воздушного транспорта (крановые установки, высотные сооружения и дома, дымоходные трубы, ретрансляционные мачты, аэродромы), световой маркировки протяженных объектов и для постоянного свечения на наземных объектах в качестве сигнального огня.

Данный прибор спроектирован специально для сложных климатических условий городов Российской Федерации и республик бывшего СССР, успешно прошёл, климатические испытания  и рассчитан на эксплуатацию при низком качестве электроэнергии. Встроенная система мониторинга состояния, позволяет дистанционно контролировать работоспособность, как всего комплекса световых сигнальных приборов серии «ЗОМ», так и каждого отдельного светильника. Прибор оснащён встроенной схемой контроля, с возможностью выдачи сигнала на внешний контролер и специализированным контролером источника питания, который обеспечивает:

  • Защиту от перенапряжений;
  • Защиту от пониженного напряжения питания;
  • Грозовую защиту;
  • Защиту от КЗ в одном из кластеров, что повышает «живучесть» модуля.

Преимущества прибора ПК1-СДМ:

— Прибор выполнен из ударопрочного оптического красного поликарбоната, что позволяет быть уверенным в его надёжности и относить его к категории антивандального светотехнического оборудования. Необходимость в  использования дополнительных защитных элементов (решётки и т.п.), отпадает;

— Светоарматура нашего производства на протяжении 10 лет не будет разрушена под воздействием атмосферных явлений, стойко перенесет все капризы природы (краска с плафона не смывается и не выгорает, что свойственно плафонам из стекла), будет способна обеспечить все оптико-физические требования;

—  Свечение прибора красное всенаправленное, так как светодиоды дают красный свет и плафон красный, то свечение более интенсивное, что имеет большое преимущество перед другими заградительными огнями, особенно для обозначения высотных объектов;

—   Широкий диапазон напряжения питания позволяет коммутировать приборы с источниками питания как переменного, так и постоянного тока, при этом не требуется соблюдение полярности;

—   Встроенная система мониторинга состояния, позволяет дистанционно контролировать работоспособность, как всего комплекса заградительных огней, так и каждого отдельного светильника;

—   Система мониторинга состояния содержит гальванически-развязанные, нормально-замкнутые контакты, что позволяет с лёгкостью интегрировать её в любую структуру дистанционного мониторинга;

— В подключение прибора не требуется третий провод для заземления, так как изготовлен полностью из поликарбоната, потребляемая мощность прибора  всего 3,8 Вт;

-Ценовая политика прибора экономически выгодна.

Основные требования к монтажу и эксплуатации:

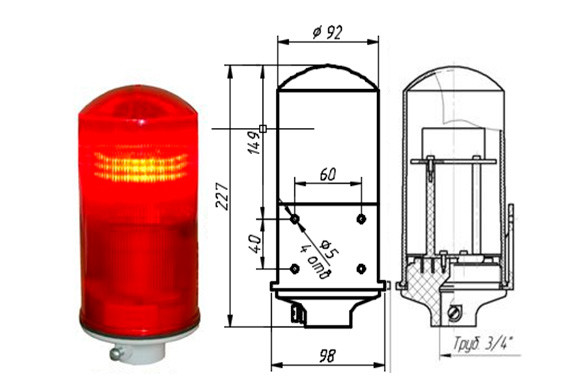

Прибор «ЗОМ» крепится при помощи держателя (трубостойки) с наружной резьбой G 3/4″  на крышах зданий, столбах, мачтах и т. д. При смене модуля необходимо верхнюю часть прибора отвернуть от его основания и проследить за тем, чтобы при сборке прокладка была установлена на место. Протирку светофильтра производить по мере загрязнения чистой ватой, мягкой фланелью или замшей без использования растворяющих и абразивных веществ. После очистки плафон следует протирать ватой, смоченной в техническом спирте. Упаковка: Упаковка прибора по ГОСТ 23216 для условий хранения 2 (с) ГОСТ 15150. Приборы упаковывают в транспортную тару, обеспечивающую их сохранность и защиту от механических повреждений и атмосферных осадков. Техника безопасности: Для обеспечения безопасности при эксплуатации прибора запрещается:

  • Производить любые работы с приборами «ЗОМ» при включённом напряжении;
  • Сборку и эксплуатацию прибора с повреждённой изоляцией;
  • При монтаже и эксплуатации прибора «ЗОМ» необходимо руководствоваться  правилами устройств электроустановок (ПУЭ).

Упаковка:

Упаковка прибора по ГОСТ 23216 для условий хранения 2 (с) ГОСТ 15150. Приборы упаковывают в транспортную тару, обеспечивающую их сохранность и защиту от механических повреждений и атмосферных осадков.

Габариты упаковки: 0,20*0,15*0,25 м

Техника безопасности:

Для обеспечения безопасности при эксплуатации прибора запрещается:

  • Производить замену лампы на источник света с боле низким показателем силы света;
  • Производить любые работы с приборами «ЗОМ» при включённом напряжении;
  • Сборку и эксплуатацию прибора с повреждённой изоляцией.
  • При монтаже и эксплуатации прибора «ЗОМ» необходимо руководствоваться правилами устройств электроустановок (ПУЭ).

Сведения о рекламациях:

Рекламационные претензии предъявляются предприятию-поставщику в случае выявления дефектов и неисправносте, ведущих к выходу из строя прибора «ЗОМ» ранее гарантийного срока. В рекламационном акте указать: Тип прибора, дефекты и неисправности, условия при которых они выявлены, время с начала эксплуатации прибора. К акту необходимо приложить копию платёжного документа на прибор. Гарантии изготовителя: Завод гарантирует безотказную работу изделия при соблюдении правил эксплуатации на протяжении 2 лет.

Светотехническая характеристика:

Источник света – устройство светодиодное полупроводниковое.

Количество светодиодов: 48 шт. по 12 кд, угол 30°;

Средний срок службы светодиодного устройства: 80 000 часов.

Диаграмма излучения: Круговая всенаправленная, цвет-красный;

Режим излучения: непрерывный

Угол рассеивания: нормированное значение 10°, фактическое 30°;

Сила света в направлении +6°: нормированное значение 10 кд, фактическое 19,5 кд;

Сила света в направлении +10°: нормированное значение 10 кд, фактическое 15 кд;

Сила света в направлении -6°: значение не нормируется, фактическое значение 19 кд;

Средняя сила света в направлениях -50° + 50°: значение не нормируется, фактическое значение 15,6 кд;

Все характеристики:

Климатическое исполнение: УХЛ, категория размещения 1 по ГОСТ 15150-69;

Группа условий эксплуатации М3 по ГОСТ 17516.1;

Степень защиты: IP54, по ГОСТ 14254-96;

Приборы устойчивы к воздействию: инея, дождя, соляного тумана, динамического действия пыли, вибрационных нагрузок, солнечной радиации, резкой смены температуры (теплового удара);

Входное напряжение питания , Uвх: 50-265V AC. 30-350 VDC

Потребляемый  ток AC/DCIвх (мА),: 45……200

Максимальное коммутируемое напряжение контактами «Control», (В): 400

Максимальный коммутируемый ток контактами «Control», (мА): 100

Подключение сети AC/DCБез учета полярности («+» «-» DC),(«ноль» «фаза» AC)

Защита от пиковых выбросов в питающей сети: до 400 вольт

Защита от понижения питающей сети (ниже порогового значения): автоматическое отключение

Потребляемая мощность: 3,8 W;

Светофильтр: прозрачный, красный из ударопрочного оптического поликарбоната;

Материал корпуса: поликарбонат;

Масса: не более 0,5 кг.

Гарантии изготовителя: Завод гарантирует безотказную работу изделия при соблюдении правил эксплуатации на протяжении 2 лет!

Комплектность:

1. Светоарматура прибора ЗОМ
2. Светодиодный модуль
3. Декларация о соответствии ТС, руководство по эксплуатации
4. Тара
1шт.
1шт.
1шт.
1шт.


Примечание:

Наличие Декларации о соответствии таможенного союза рег. № ЕАЭС N RU Д-RU.АД71.В.02831/19
